argila pa - pasta branca baixa temperatura 12,5kg sio-2

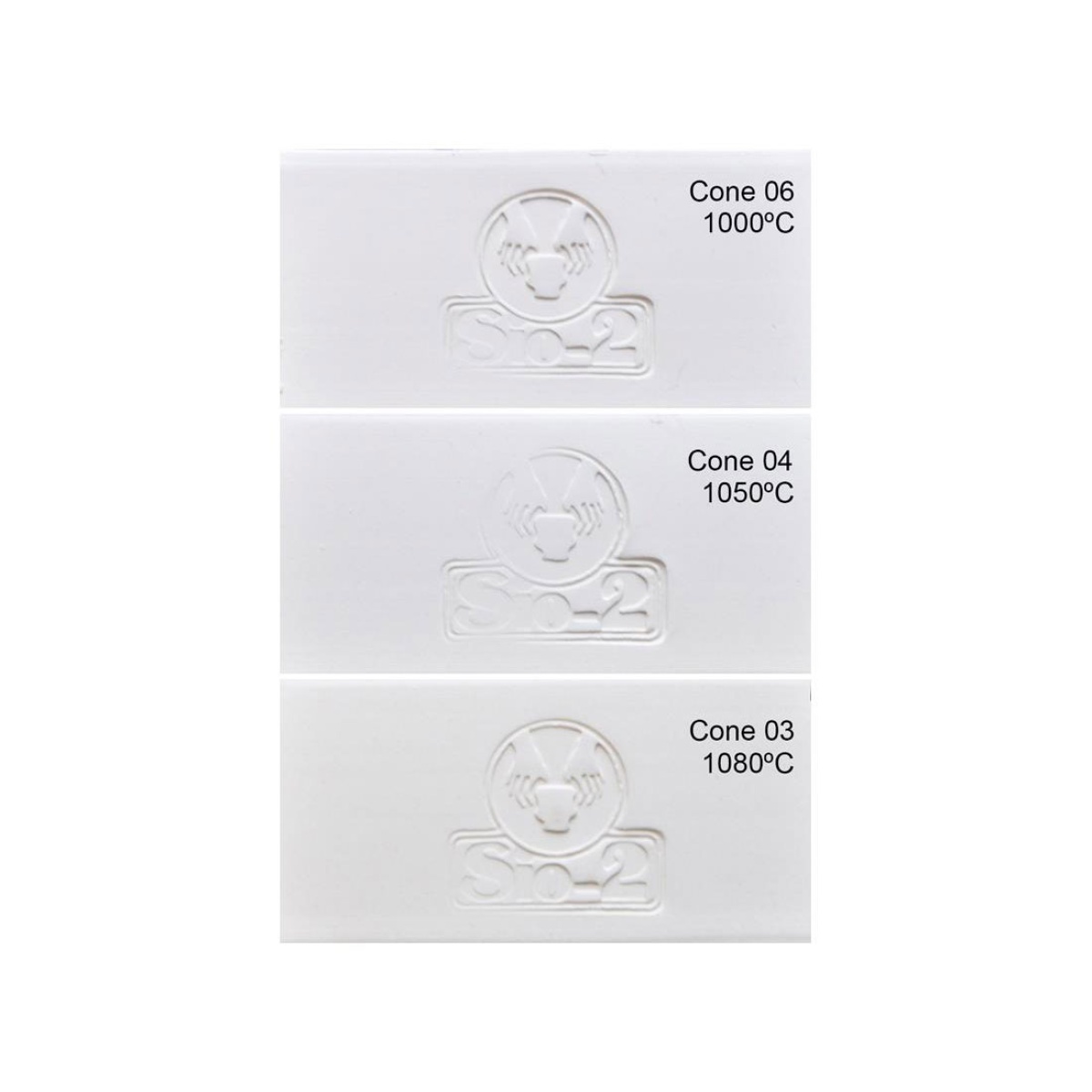

Corpo de barro branco especialmente formulado para o lançamento e modelagem de rodas. É uma argila de alta qualidade e polivalente, muito popular pela sua fineza e plasticidade. O seu conteúdo balanceado de carbonato de cálcio confere maior estabilidade do que os corpos de barro brancos tradicionais. Os seus coeficientes de expansão térmica são ideais para vidrados de cerâmica padrão, tanto em cozedura única ou chacota. Disponível em embalagem de 12,50Kg com diferentes humidades para aplicação nos diferentes processos de produção: roda de oleiro, modelagem, etc. Temperatura de cozedura: 1050-1080ºC; Humidade: 20%; Plasticidade (IP Atterberg): 16; Teor de carbonato (CaCO3): 17%; Encolhimento por secagem: 6,8%; Encolhimento de queima (1050ºC): -0.4%; Porosidade (absorção de água a 1050ºC): 12.3%; Resistência à flexão a seco: 5.1 N / mm2; Resistência à flexão cozido (1050ºC): 27.8 N / mm2; Coeficiente térmico (25-500ºC): 79.1x10 ^ -7ºC ^ -1.
